任務

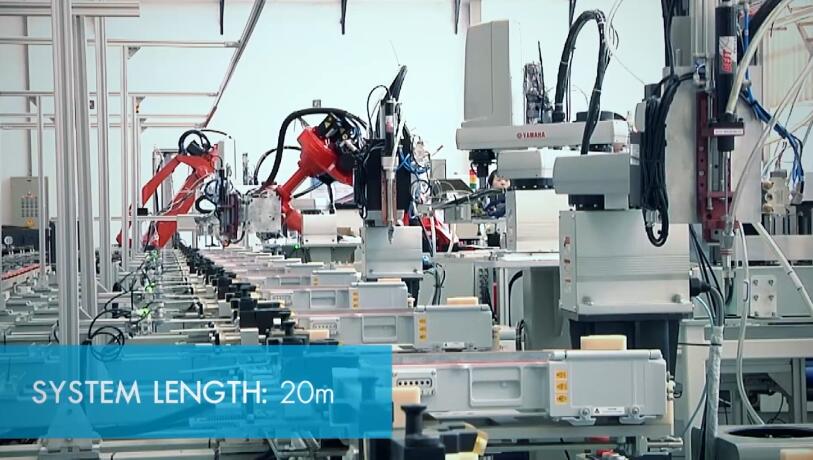

這是一家位于中國的RRU(Radio Remote Units)制造商，需要提高生產效率和產品合格率。需要實現生產過程的完全自動化，包括夾具，外殼，PCB板的放置等。PCB板的位置精度要求為 +/-0.05mm，考慮到線體的長度為20米，這不是一個簡單的任務。最后的動作是螺絲的裝入和擰緊。
解決方案

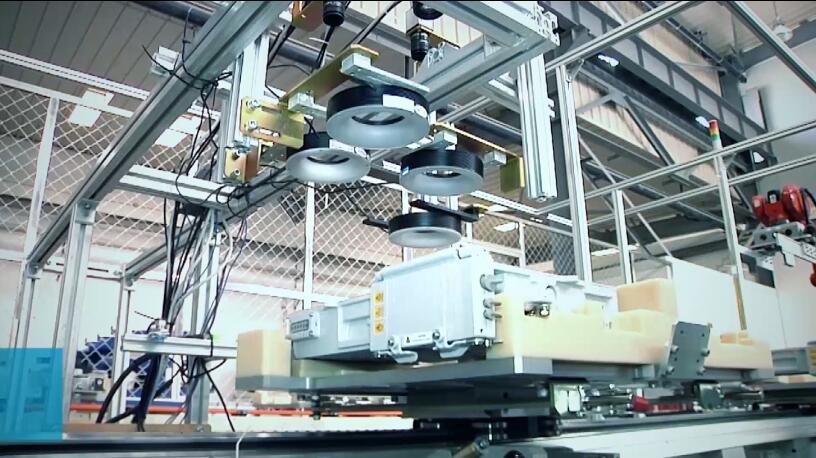

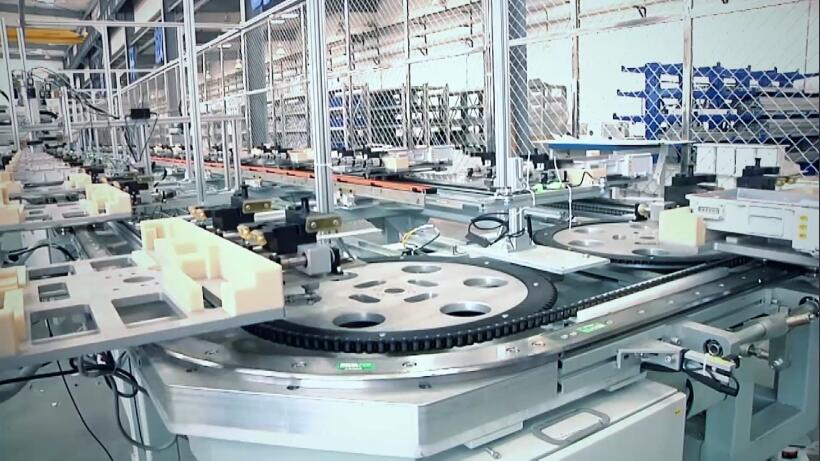

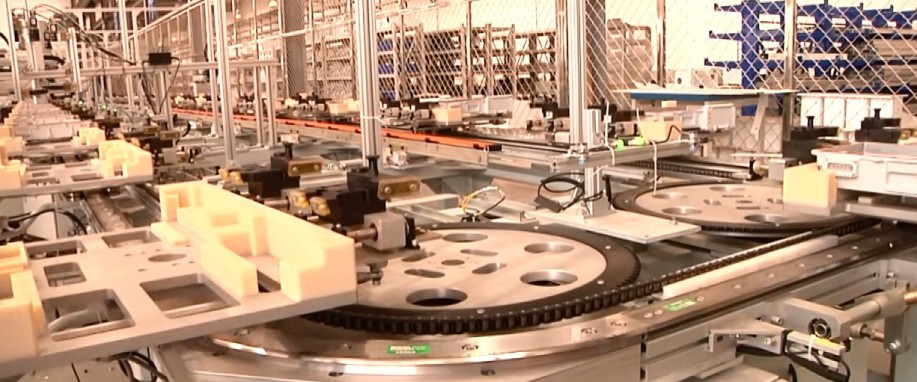

HepcoMotion的TR76精密環形導軌系統，配30個滑座，安裝在客戶設計的鏈傳動系統上。夾具位于每個滑座上，由位于軌道系統周圍的機器人把有關零件安裝到工件上。為達到要求的+/-0.05mm的定位精度，客戶自行設計了相應的二次定位系統來保證位置精度。
供應產品
矩形環形導軌系統，組成：1 X TR76103390/C + 1 X TNL76B905 + 1 X TR76103390/C + 1 x TNL76B20307.52 + 1 X TR76103390/C + 1 X TNL76B905 + 1 X TR76103390/C + 1 X TNL76B20307.52, 配30個滑座. MCS 60×60的鋁型材，作為導軌系統的安裝基礎。
效果
射頻遠端裝置的中國制造商選擇使用Hepco經證明的精密環形軌道PRT2產品創建自動組裝系統。自動化子流程的準確性，如固定裝置/閉合位置和定位裝置已導致重大提高。在最近的HepcoMotion安裝后，中國的無線組裝工藝在品質和生產力方面有顯著改善。該工藝是自動控制裝置的一個很好的例子以及跟Hepco的持續運動軌道系統一同使用以達到最大效率。
